Sonstiges
Außer in Anwendungen wie für Bildschirme, Farben und Kosmetika entfaltet Techpolymer im Rahmen der verschiedensten Verwendungszwecke einzigartige Wirkungen. Außerdem gehen wir darüber hinaus auf noch weitergehende kundenspezifische Anpassungen ein und bieten für die Verwendungszwecke der Kunden zusätzliche Mehrwerte.
Hier stellen wir einige spezielle Anwendungsbeispiele von Techpolymer vor. Darüber hinaus gibt es aber selbstverständlich auch bei anderen als den genannten Anwendungen Fälle, in denen Techpolymer seine Wirkungen bei der Produktentwicklung unserer Kunden entfaltet.
Antiblockmittel
Antiblockmittel für Filme (Verhinderung von Anhaften, Verbesserung der Ablösbarkeit)
Wenn Techpolymer mit dem Filmmaterial verknetet oder aber dessen Oberfläche damit beschichtet wird, kann eine Antiblocking Wirkung für die auf der Oberfläche gebildeten Unebenheiten erwartet werden.
Im Vergleich zu anorganischen Materialien (wie Kieselerde etc.) besteht eine hohe Affinität zu den Basisharzen, so dass ein Zerkratzen der Filmoberfläche oder ein Abfall der Antiblocking Wirkung gering gehalten werden kann. Außerdem erlaubt Techpolymer den Durchtritt von Licht und eine Abstimmung des Brechungsindex, so dass auch erwartet werden kann, dass die Transparenz der Filme beibehalten wird.
Um weiterhin auf Wünsche nach zum Beispiel "noch weiter angepasstem Partikeldurchmesser" eingehen zu können, bieten wir eine Produktpalette mit scharf abgegrenzter Kornverteilung an.
Fließverbesserer
Indem Techpolymer Pulvern mit hoher Kohäsivität ihrer Oberfläche beigemischt wird, kann eine Verbesserung des Verklumpungsschutzes und der Gleitfähigkeit erwartet werden.
Empfohlene Arten
Flüchtige Bindemittel
Techpolymer IBM-2 ist ein Methacrylharz mit hervorragenden thermischen Zersetzungseigenschaften unter nichtoxidativer Atmosphäre, so dass es als Bindemittel verwendet werden kann, das beim Sintern von Keramik- oder Metallpulvern keine Rückstände hinterlässt. Es hat eine ausgezeichnete Löslichkeit in den verschiedensten Lösungsmitteln und seine Viskosität kann je nach Einsatz abgestimmt werden.
Eigenheiten [IBM-2]
| Aussehen | Weißkörnig |
|---|---|
| Partikeldurchmesser | 0.1～0.8mm |
| Flüchtiger Anteil (145°C × 1 Std.) |
Weniger als 0,5 Gew.% |
| Glasübergangstemperatur (Tg) |
72℃ |
| Molekulargewicht (MG) |
75×104 |
| Löslichkeit | Löslich in Terpineolen, MEK, Toluol und dergleichen organischen Lösungsmitteln. |

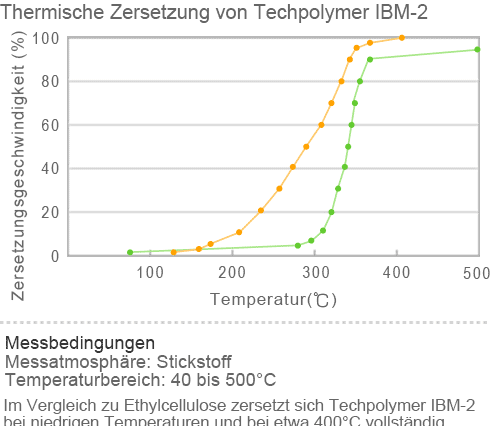

Pyrolytische Eigenschaften [IBM-2]
Löslichkeitscharakteristiken [IBM-2]
Löslichkeit in verschiedenen Lösungsmitteln
| Lösungsmittel | Löslichkeit | Lösungsmittel | Löslichkeit | Lösungsmittel | Löslichkeit |
|---|---|---|---|---|---|
| Benzol | Leicht löslich | Isopropanol | Schwer löslich | Toluol | Leicht löslich |
| n-Butanol | Schwer löslich | Xylol | Leicht löslich | Ethylenglycol | Schwer löslich |
| Ethylacetat | Leicht löslich | Terpineole | Leicht löslich | Butylacetat | Leicht löslich |
| THF | Leicht löslich | Aceton | Leicht löslich | Tetrachlormethan | Leicht löslich |
| MEK | Leicht löslich | Chloroform | Leicht löslich | MIBK | Leicht löslich |
| n-Hexan | Unlöslich | Methanol | Unlöslich | Cyclohexan | Unlöslich |
Porenbildner

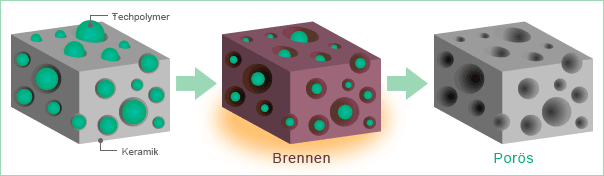

Die sphärischen Partikel können als Zusatzmittel eingesetzt werden, um nach Mischen und Formgießen von Keramik- oder Metallpulver mit Techpolymer durch Brennen in den erhaltenen Keramik- beziehungsweise Metallformteilen Luftporen zu bilden. Wenn Sie die Partikelgröße je nach Verwendungszweck wählen, kann auch der Durchmesser der Poren entsprechend abgestimmt werden.
Konkrete Anwendungen
Empfohlene Arten
Mittel zur Reduktion der Schrumpfung
Techpolymer verhindert bei der Herstellung von Formteilen aus ungesättigten Polyestern (BMC / SMC), Melamin, Acryl oder dergleichen eine Schrumpfung.
