고객님의 폭넓은 제품설계에 도움이 되도록 입자 표면을 개질하고 있습니다.
입자의 표면을 제어함으로써 취급성의 향상, 기능 향상을 기대할 수 있습니다.
사용하시는 수지, 용제에 「잘 안 섞인다」라는 등의 문제로 어려움이 있으시면 상담을 부탁드립니다.
또한, 독자적이 중합 기술에 의해 특징적인 표면을 가지는 입자를 개발했습니다.
수산기, 카르복실기 등, 요구사항에 대응한 관능기를 부여할 수 있습니다.

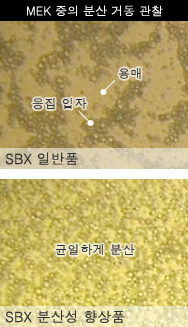

분산성의 향상
관능기를 부여함으로써 소수성의 미립자를 물에 섞을 수가 있습니다.
또한, 축적된 경험과 지식으로부터 도료・잉크 등, 고객님의 처방과 상용성이 높은 입자를 설계・제안할 수가 있습니다.
- 도막에 균일하게 분산시킬 수가 있습니다.
- 높은 광학특성을 얻을 수가 있습니다.
- 안정된 외관・의장성을 얻을 수가 있습니다.
도전성 미립자는 도전성 고분자를 미립자 표면에서 적층 중합한 피막 구조입니다. 기존의 미립자에 적응할 수 있기 때문에 입자 직경과 입도 분포를 임의로 조정할 수 있고, 또한 금속계 산화물 타입에 비해 경량이면서 피복 구조가 입자 표층으로만 구성되어 있기 때문에 광투과성도 확보할 수 있습니다.
기대되는 효과- 종래 테크폴리머의 특성
- 대전 방지, 전자파 보호 효과
- 경량화 등
- 각종 전기 디바이스
- 전자파 보호재
- 도전성 도료
- 전극 재료, 태양전지 부재 등

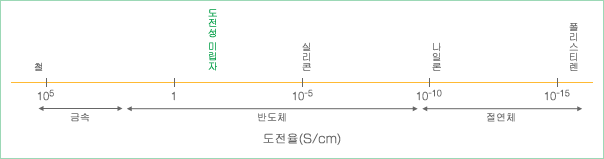

| 도전성 미립자 | 도전율(S/cm) |
| 입자 직경 5μm 타입 | 7.9×10-2 |
미립자의 대전량을 컨트롤할 수가 있습니다.
구체적으로는 전하의 +- 제어 및 대전량의 크기를 조절할 수가 있으므로, 하전 제어제 등으로써 사용할 수 있는 외에, 각종 첨가제로써 사용함으로써 대전을 부여할 수가 있습니다.
| 수지조성 | 입자직경 | 형태 | 대전 | 대전량(※) |
| 폴리메타크릴산메틸 | 0.1μm | 분체 | +대전 | +27μC/g |
| 0.3μm | +2μC/g | |||
| 폴리메타크릴산메틸 | 0.1μm | 분체 | -대전 | - |
| 0.3μm | -21μC/g | |||
| 가교폴리메타크릴산메틸 | 0.1μm | 분체 | +대전 | +22μC/g |
| 0.3μm | +7μC/g | |||
| 가교폴리메타크릴산메틸 | 0.1μm | 분체 | -대전 | -15μC/g |
| 0.3μm | - |
*대전량은 10µm입자에 서브마이크론 입자를 3% 첨가 처리한 유사 토너로써의 측정치

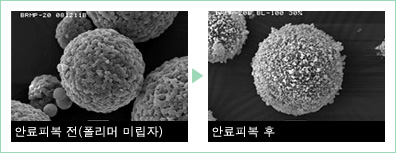

입자표면에 무기안료 등을 피복하기 쉬운 입자를 개발했습니다. 최적인 안료를 선택함으로써 입자에 기능성을 지니게 할 수가 있습니다.
| 예: | 산화티탄（자외선 산란）, 알루미나(빛 산란) |
PAC-M810
PAC－M810은 새롭게 개발한 화장품용 첨가제입니다.
소프트포커스성을 가지는 구형으로 가교 PMMA 다공질 입자와 부착성이 뛰어난 판형의 인산수소칼슘을 당사의 독자적인 기술로 브랜드함으로써 양자의 장점을 한층 더 향상시키는 데에 성공했습니다.
PAC-2
구형수지입자의 표면을 저결정성 수산화인회석(hydroxyapatite) 초미립자로 피복한 복합 미립자입니다.
구상 수지입자의 좋은 사용 감촉, 광확산성에 더해 수산화인회석(hydroxyapatite)의 흡착 기능을 부여한 복합 미립자입니다.
