前回のコラムでは、ポリマー微粒子などの粉体の粒子径を測定する方法を解説しました。今回は、粉体の粒子径を測定する際のデータの見方についてご紹介します。

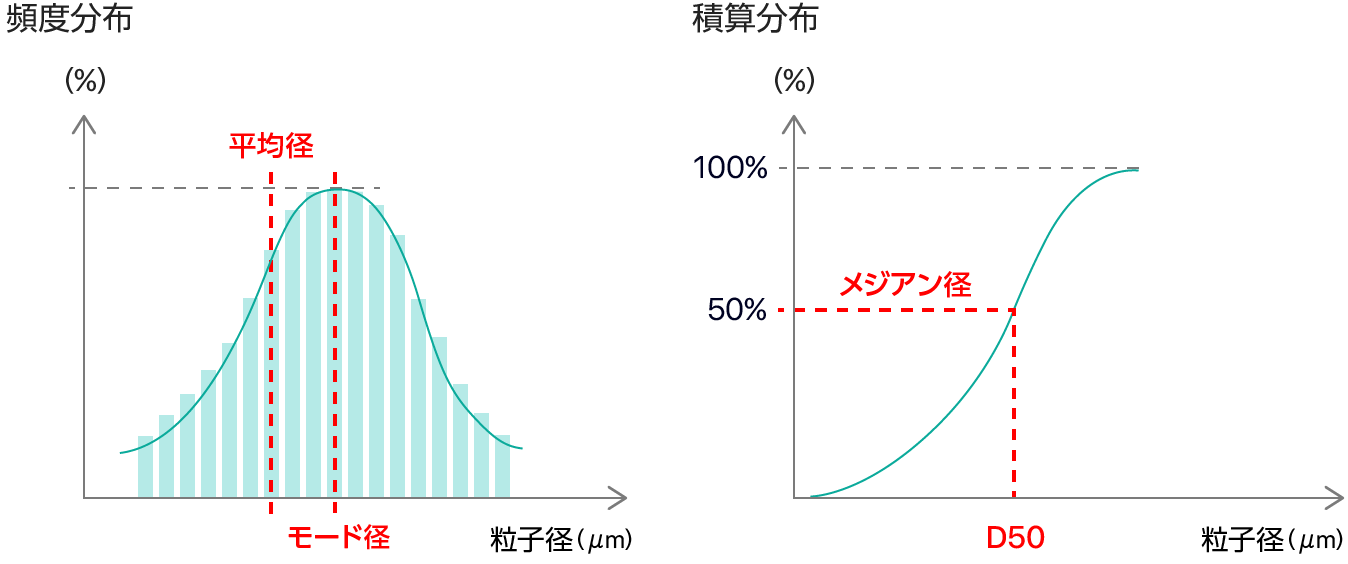

基本的に、ポリマー微粒子などの粉体の粒子径は、粉体内の複数個の粒子を測定して、粒子径ごとの存在比率の分布（粒度分布）で表します。粒度分布は、頻度分布か積算分布のどちらか、または両方で表記します。

• 頻度分布：粒子径ごとに区分けを行い、各区間内に存在する粒子量を全体に対する割合（%）で表したもの

• 積算分布（ふるい上・ふるい下）：基準となる特定の粒子径に対して、基準を上回る、あるいは下回る粒子量が全体の何%かを表したもの

この粒度分布は粉体の重要なデータですが、常にこのグラフしか使用できないのは不便です。そのため、ポリマー微粒子のような粉体では、特定の指標を用いて大きさを表記することが一般的です。表記方法には以下のものがあります。

• モード径：頻度分布にて、出現率が一番高い粒子径

• メジアン径：積算分布にて、大きい側と小さい側が等量（50%）となる粒子径（D50）

• 算術平均径：個数、表面積、体積などの基準を設けて算出した粒度分布の平均径

次に、実際に「テクポリマー」のサンプルに同封される試験成績書の一つ「粒度測定結果」の記載データについて説明させていただきます。

粒度分布測定結果の記載内容

試料名：製品名 or 開発品名
コメント：テクポリマー製造時 or 試作時のロット番号
細孔径：測定装置のサイズ径

【計算結果に記載される内容】

平均粒径（μm）：算術平均径の値
中位粒径（μm）：メジアン径の値
変動係数（%）^※：標準偏差を平均粒径で割った値
※CV（Coefficient of Variation）とも表現されます。数字が小さいほど粒子径が揃ったサンプルとなります。
25%径（μm）：積算分布のパーセントが25%になる粒子径（D25）
75%径（μm）：積算分布のパーセントが75%になる粒子径（D75）

【データ表に記載される内容】

重量基準で測定した、テクポリマーの頻度分布と積算分布（ふるい上）のデータを示しています。

【粒度分布図に記載される内容】

重量基準で測定した、テクポリマーの頻度分布をグラフで示しています。

参考文献「構造計画研究所 【粉体】Vol.4 粒子径分布（粒度分布）」
